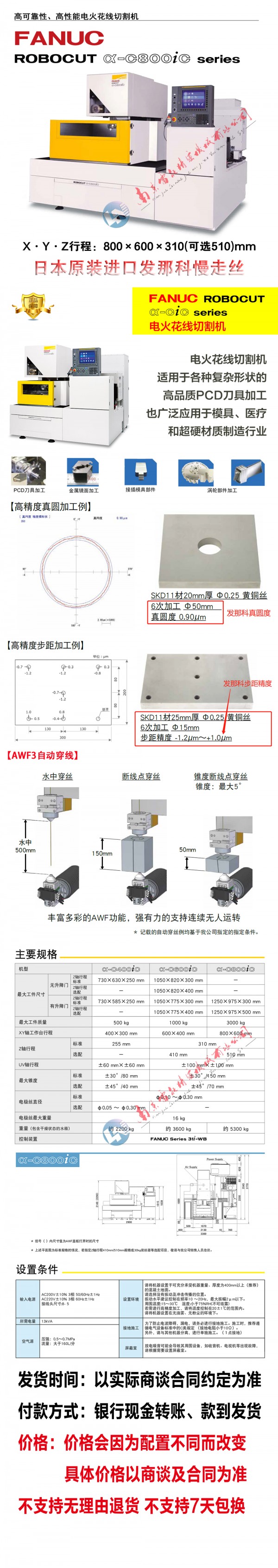

發那科慢走絲 FANUC慢走絲α-C800iC基本介紹
發那科（FANUC）自一九七五年開始生產慢走絲線切割機（FANUC WEDM）以來，經過數十年不間斷的技術更新，發那科（FANUC）已成為世界**線切割機床生產廠家之一。發那科慢走絲線切割機（FANUC WEDM）以高速度、高精度、高可靠性、低成本維護及智能化享譽業內，被廣泛應用于模具，醫療和超硬材料制造行業，在日本、歐美、東南亞具有很高的市場占有率。
發那科慢走絲 FANUC慢走絲α-C800iC性能特點
發那科慢走絲（FANUC慢走絲）型號：α-C400iC、α-C600iC、α-C800iC、發那科慢走絲所有機型均為日本原裝進口，所有機型提供36個月保修。配合FANUC系統、溫度補償、固定料芯、三維坐標旋轉、高**自動穿絲、實現高品位切割加工。
發那科慢走絲 FANUC慢走絲α-C800iC技術參數
機械部（a-C800iC）
|
規格項目 |
a-C800iC |
|||
|
加工方式 |
浸漬加／沖洗加工 |
|||
|
*大工件尺寸 |
無升降門 |
標準 |
/ |
|
|
選項 |
/ |
|||
|
有升降門 |
標準 |
1250×975×300mm |
||
|
選項 |
1250×975×500mm |
|||
|
*大工作物重量 |
3000kg |
|||
|
工作臺行程 |
800×600mm |
|||
|
Z 軸行程 |
310mm (選項: 510 mm) |
|||
|
UV 軸行程 |
±100mm×±100mm |
|||
|
驅動電機 |
X/Y 軸 |
FANUC AC 伺服電機 aiF 8/3000-B |
||
|
U/V 軸 |
FANUC AC 伺服電機 aiF 1/5000-B |
|||
|
Z 軸 |
FANUC AC 伺服電機 aiF 2/5000-B |
|||
|
*大工作臺進給速度 |
2000mm / min |
|||
|
使用線徑 |
f0.1 ～ f0.3mm |
|||
|
線張力 |
250 ～ 2500g |
|||
|
進線速度 |
1～15m/min |
|||
|
*小工作臺移動量 |
0.0001mm |
|||
|
*大錐角 |
標準 |
±30°/ 150mm |
||
|
選項 |
±45°/ 70mm |
|||
|
導線嘴 |
沖模導線嘴 |
|||
|
*大線重量 |
標準 |
16kg |
||
加工液處理裝置
|
規格項目 |
a-C800iC |
|
發貨目的地 |
日本、CE、USA |
|
加工液 |
離子交換水 |
|
水箱容量(L) |
970L (選項: 1510 L) |
|
過濾精度 |
1～3m |
|
過濾器 |
內壓式過濾器×2 (Z 軸行程 510mm 選項的情況下：內壓式過濾器 x 3) |
|
離子交換樹脂 |
10 L x 1（標準） |
|
加工液比電阻控制 |
(5.0～20)×104Ωcm |
|
外形尺寸 |
1065×2320×1760mm (選項: 1465×2320×1760 mm) |
加工電源
|
電源形式名稱 |
a-i2300 |
||
|
電源電路方式 |
全晶體管式脈沖電路 |
||
|
電源設定（加工條件設定） |
詳情請參照 IV.8.“加工條件設定畫面”。 |
||
|
|
脈沖方式 |
可變 |
|
|
無負荷電壓 |
〃 |
||
|
加工電壓 |
〃 |
||
|
充電時間 |
〃 |
||
|
休止時間 |
〃 |
||
|
伺服電壓 |
〃 |
||
|
電源控制 |
有 |
||
|
斷開時間控制 |
有 |
||
|
MF2 電源 |
選項 |
||
|
PCD 電源 |
選項 |
||
發那科慢走絲 FANUC慢走絲α-C800iC使用說明
機床運行環境：
電網標準：電壓200V（-10%～10%），頻率50HZ；13KVA.
（機器內部有信號防干擾設計）
CNC系統運行環境：
1、溫度范圍：5-30℃，zui佳溫度20±0.5℃；
2、相對濕度：40%-80%RH以下；
3、機床周圍無振源、無粉塵；
